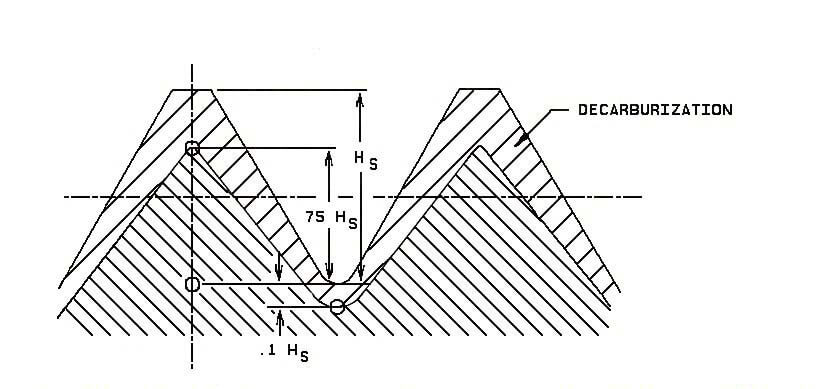

脱碳极限
每英寸的螺纹数量 | H 螺纹高度 | 0.75 H 从上到下的最小值 | 0.1 H 底部的最大值 | 螺纹距离mm | H 螺纹高度 mm | 0.75 H 从上到下的最小值 mm |
80 | 0.008 | 0.006 | 0.001 | 0.35 | 0.215 | 0.161 |
72 | 0.009 | 0.007 | 0.001 | 0.4 | 0.245 | 0.184 |
64 | 0.010 | 0.008 | 0.001 | 0.45 | 0.276 | 0.207 |
56 | 0.011 | 0.008 | 0.001 | 0.5 | 0.307 | 0.230 |
48 | 0.013 | 0.010 | 0.001 | 0.7 | 0.429 | 0.322 |
44 | 0.014 | 0.011 | 0.001 | 0.8 | 0.491 | 0.368 |
40 | 0.015 | 0.011 | 0.002 | 1.0 | 0.613 | 0.460 |
36 | 0.017 | 0.013 | 0.002 | 1.25 | 0.767 | 0.575 |
32 | 0.019 | 0.014 | 0.002 | 1.5 | 0.920 | 0.690 |
28 | 0.022 | 0.017 | 0.002 | 1.75 | 1.074 | 0.806 |
24 | 0.026 | 0.020 | 0.003 | 2.0 | 1.227 | 0.920 |
20 | 0.031 | 0.023 | 0.003 | 2.5 | 1.534 | 1.151 |
18 | 0.034 | 0.026 | 0.003 | 3.0 | 1.840 | 1.380 |
16 | 0.038 | 0.029 | 0.004 | 3.5 | 2.147 | 1.610 |
14 | 0.044 | 0.033 | 0.004 | 4.0 | 2.454 | 1.841 |
13 | 0.047 | 0.035 | 0.005 | - | - | - |
12 | 0.051 | 0.038 | 0.005 | - | - | - |
11 | 0.056 | 0.042 | 0.006 | - | - | - |
10 | 0.061 | 0.046 | 0.006 | - | - | - |
9 | 0.068 | 0.051 | 0.007 | - | - | - |
8 | 0.077 | 0.058 | 0.008 | - | - | - |
7 | 0.088 | 0.066 | 0.009 | - | - | - |
6 | 0.102 | 0.077 | 0.010 | - | - | - |
5 | 0.123 | 0.092 | 0.012 | - | - | - |
4.5 | 0.136 | 0.102 | 0.014 | - | - | - |
4 | 0.153 | 0.115 | 0.015 | - | - | - |
螺纹极限尺寸-英制螺纹
3A 级1”, 2A级 1 1/8 到2” 直径
粗螺纹
螺丝的尺寸 | 没英尺的螺纹数 UNRC | 中径 最大 最小 | 外径 最大 最小 | 内径 最小 | ||
#2 | 56 | 0.0744 | 0.0728 | 0.0860 | 0.0819 | 0.0612 |
#3 | 48 | 0.0855 | 0.0838 | 0.0990 | 0.0945 | 0.0703 |
#4 | 40 | 0.0958 | 0.0939 | 0.1120 | 0.1069 | 0.0777 |
#5 | 40 | 0.1088 | 0.1069 | 0.1250 | 0.1199 | 0.0906 |
#6 | 32 | 0.1177 | 0.1156 | 0.1380 | 0.1320 | 0.0953 |
#8 | 32 | 0.1437 | 0.1415 | 0.1640 | 0.1580 | 0.1212 |
#10 | 24 | 0.1629 | 0.1604 | 0.1900 | 0.1828 | 0.1334 |
1/4 | 20 | 0.2175 | 0.2147 | 0.2500 | 0.2419 | 0.1823 |
5/16 | 18 | 0.2764 | 0.2734 | 0.3125 | 0.3038 | 0.2374 |
3/8 | 16 | 0.3344 | 0.3311 | 0.3750 | 0.3656 | 0.2906 |
7/16 | 14 | 0.3911 | 0.3876 | 0.4375 | 0.4272 | 0.3413 |
1/2 | 13 | 0.4500 | 0.4463 | 0.5000 | 0.4891 | 0.3964 |
5/8 | 11 | 0.5660 | 0.5619 | 0.6250 | 0.6129 | 0.5029 |
3/4 | 10 | 0.6850 | 0.6806 | 0.7500 | 0.7371 | 0.6157 |
7/8 | 9 | 0.8028 | 0.7981 | 0.8750 | 0.8611 | 0.7260 |
1 | 8 | 0.9188 | 0.9137 | 1.0000 | 0.9850 | 0.8325 |
1 1/8 | 7 | 1.0300 | 1.0228 | 1.1228 | 1.1064 | 0.9300 |
1 1/4 | 7 | 1.1550 | 1.1476 | 1.2478 | 1.2314 | 1.0548 |
1 1/2 | 6 | 1.3893 | 1.3812 | 1.4976 | 1.4794 | 1.2729 |
1 3/4 | 5 | 1.6174 | 1.6085 | 1.7473 | 1.7268 | 1.5092 |
2 | 4 1/2 | 1.8528 | 1.8423 | 1.9971 | 1.9751 | 1.6900 |
螺纹极限尺寸 – 英制螺纹
细螺纹
螺丝的尺寸 | 每英尺的螺纹数 UNRC | 中径 最大 最小 | 外径 最大 最小 | 内径 最小 | ||
#2 | 64 | 0.0759 | 0.0744 | 0.0860 | 0.0822 | 0.0643 |
#3 | 56 | 0.0874 | 0.0858 | 0.0990 | 0.0949 | 0.0742 |
#4 | 48 | 0.0985 | 0.0967 | 0.1120 | 0.1075 | 0.0832 |
#5 | 44 | 0.1102 | 0.1083 | 0.1250 | 0.1202 | 0.0936 |
#6 | 40 | 0.1218 | 0.1198 | 0.1380 | 0.1329 | 0.1036 |
#8 | 36 | 0.1460 | 0.1439 | 0.1640 | 0.1585 | 0.1259 |
#10 | 32 | 0.1697 | 0.1674 | 0.1900 | 0.1840 | 0.1471 |
1/4 | 28 | 0.2268 | 0.2243 | 0.2500 | 0.2435 | 0.2011 |
5/16 | 24 | 0.2854 | 0.2827 | 0.3125 | 0.3053 | 0.2557 |
3/8 | 24 | 0.3479 | 0.3450 | 0.3750 | 0.3678 | 0.3180 |
7/16 | 20 | 0.4050 | 0.4019 | 0.4375 | 0.4294 | 0.3695 |
1/2 | 20 | 0.4675 | 0.4643 | 0.5000 | 0.4919 | 0.4319 |
5/8 | 18 | 0.5889 | 0.5854 | 0.6250 | 0.6163 | 0.5494 |
3/4 | 16 | 0.7094 | 0.7056 | 0.7500 | 0.7406 | 0.6650 |
7/8 | 14 | 0.8286 | 0.8245 | 0.8750 | 0.8647 | 0.7781 |
1 | 12 | 0.9459 | 0.9415 | 1.0000 | 0.9886 | 0.8874 |
1 1/8 | 12 | 1.0691 | 0.0631 | 1.1232 | 1.1118 | 1.0090 |
1 1/4 | 12 | 1.1941 | 1.1879 | 1.2482 | 1.2368 | 1.1338 |
1 1/2 | 12 | 1.4440 | 1.4376 | 1.4981 | 1.4867 | 1.2586 |
1 3/4 | ||||||
2 |

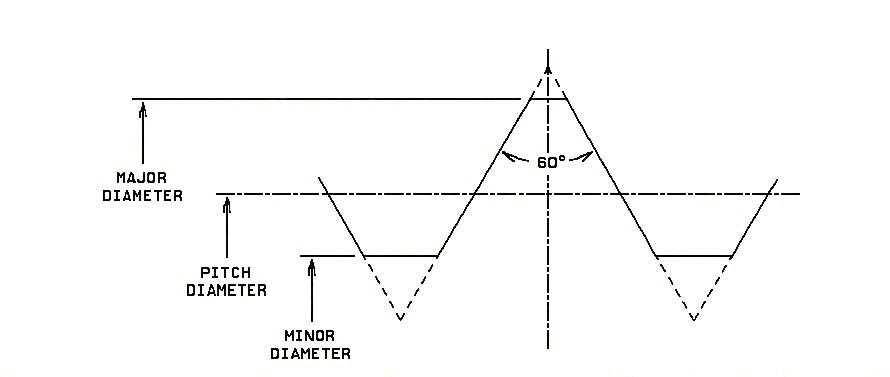

螺纹极限尺寸-公制4g6g等级
公称直径 And 螺距 | 公差等级 | 允许误差 | 外径 最大 最小 | 中径 最大 最小 | 内径 (平行) 最大值 | 内径 (圆形) 最小参考值 | ||
M2x0.4 | 4g6g | 0.019 | 1.981 | 1.886 | 1.721 | 1.679 | 1.548 | 1.433 |
M2.5x0.45 | 4g6g | 0.020 | 2.480 | 2.380 | 2.188 | 2.143 | 1.993 | 1.866 |
M3x0.5 | 4g6g | 0.020 | 2.980 | 2.874 | 2.655 | 2.607 | 2.439 | 2.299 |
M4x0.7 | 4g6g | 0.022 | 3.978 | 3.838 | 3.523 | 3.467 | 3.220 | 3.036 |
M5x0.8 | 4g6g | 0.024 | 4.976 | 4.826 | 4.456 | 4.396 | 4.110 | 3.904 |
M6x1.0 | 4g6g | 0.026 | 5.974 | 5.794 | 5.324 | 5.253 | 4.891 | 4.637 |
M8x1.25 | 4g6g | 0.028 | 7.972 | 7.760 | 7.160 | 7.085 | 6.619 | 6.315 |
M10x1.50 | 4g6g | 0.032 | 9.968 | 9.732 | 8.994 | 8.909 | 8.344 | 7.985 |
M12x1.75 | 4g6g | 0.034 | 11.966 | 11.701 | 10.829 | 10.734 | 10.072 | 9.656 |
M16x2.0 | 4g6g | 0.038 | 15.962 | 15.682 | 14.663 | 14.563 | 13.797 | 13.331 |
M20x2.5 | 4g6g | 0.042 | 19.958 | 19.623 | 18.334 | 18.228 | 17.252 | 16.688 |
M24x3.0 | 4g6g | 0..048 | 23.952 | 23.577 | 22.003 | 21.878 | 20.704 | 20.030 |
M30x3.5 | 4g6g | 0.053 | 29.947 | 29.522 | 27.674 | 27.542 | 26.158 | 25.386 |
M36x3.5 | 4g6g | 0.060 | 35.940 | 35.465 | 33.342 | 33.202 | 31.610 | 30.738 |
适用规格: ASME B1.13M, B1.3M

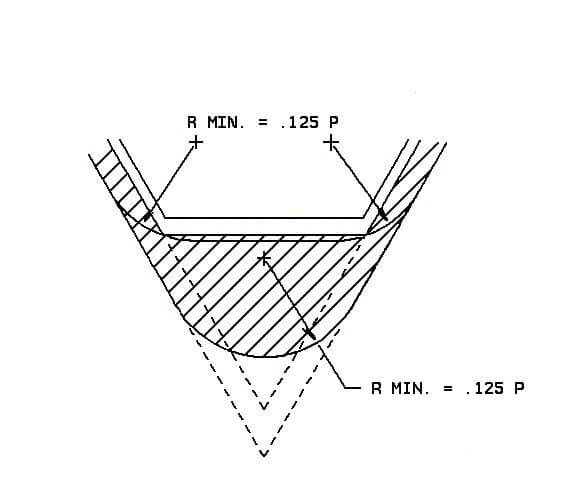

M型最小圆底部半径
螺距 | 底部半径 0.125 P 最小 |
0.4 | 0.050 |
0.45 | 0.056 |
0.5 | 0.062 |
0.6 | 0.075 |
0.7 | 0.088 |
0.8 | 0.100 |
1.0 | 0.125 |
1.25 | 0.156 |
1.50 | 0.188 |
1.75 | 0.219 |
2.0 | 0.250 |
2.5 | 0.312 |
3.0 | 0.375 |
3.5 | 0.438 |
4.0 | 0.500 |
适用规格: ASME B1.13M, B1.3M.
ISO等级公制螺纹的公差等级和公差带符号
ISO 公制内螺纹由公差位置的大写字母标识。ISO 公制外螺纹由公差位置的小写字母标识。
例如:M6 x 1.0 – 4g6g 代表螺纹形式是 “M”, “6” mm 公称直径. 紧固件是外部螺纹用小写的 “g”标识. 外径的公差带和等级在前面用 “4g”标识, 后面跟着中径的公差带和等级用“6g”标识.
美国制造标准12.9等级的螺纹组套产品有4g6g 的螺纹公差,其外形和英制的3A组套系列最为相似。当需要对螺纹进行电镀或者喷涂时,要选择公差范围稍大的产品。
直径和螺距的比较
英制系列型号 | 公称直径. In. | 每英寸的螺纹数 | 公制型号 | 直径. In. | 螺距 mm | 对应的TPI (app.) | 英制系列型号 | 公称直径. In. | 每英寸的螺纹数 | 公制型号 | 直径. In. | 螺距 mm | 对应的TPI (app.) | |
M1.4 | 0.05 | 0.3 | 85 | 1/4 | 0.250 | 20 | ||||||||
5 | 0.2 | 127 | 28 | |||||||||||
#0 | 0.060 | 80 | 5/16 | 0.3125 | 18 24 | |||||||||
M1.6 | 0.06 | 0.35 | 74 | M8 | 0.315 | 1.25 | 20 | |||||||
3 | 0.2 | 127 | 1.0 | 25 | ||||||||||
#1 | 0.073 | 64 | 3/8 | 0.375 | 16 | |||||||||
72 | 24 | |||||||||||||
M2 | 0.07 | 0.4 | 64 | M10 | 0.393 | 1.5 | 17 | |||||||
9 | 0.25 | 101 | 1.25 | 20 | ||||||||||
#2 | 0.086 | 56 | 7/16 | 0.4375 | 14 | |||||||||
64 | 20 | |||||||||||||
M2.5 | 0.09 | 0.45 | 56 | M12 | 0.472 | 1.75 | 14.5 | |||||||
8 | 0.35 | 74 | 1.25 | 20 | ||||||||||
#3 | 0.099 | 48 | 1/2 | 0.500 | 13 | |||||||||
56 | 20 | |||||||||||||
#4 | 0.112 | 40 | M14 | 0.551 | 2 | 12.5 | ||||||||
48 | 1.5 | 17 | ||||||||||||
M3 | 0.11 | 0.5 | 51 | 5/8 | 0.625 | 11 | ||||||||
8 | 0.35 | 74 | 18 | |||||||||||
#5 | 0.125 | 40 | M16 | 0.630 | 2 | 12.5 | ||||||||
44 | 1.5 | 17 | ||||||||||||
#6 | 0.138 | 32 40 | ||||||||||||
M4 | 0.15 | 0.7 | 36 | 3/4 | 0.750 | 10 | ||||||||
7 | 0.5 | 51 | 16 | |||||||||||
#8 | 0.164 | 32 | M20 | 0.787 | 2.5 | 10 | ||||||||
36 | 1.5 | 17 | ||||||||||||
#10 | 0.190 | 24 32 | ||||||||||||
M5 | 0.19 | 0.8 | 32 | 7/8 | 0.875 | 9 | ||||||||
6 | 0.5 | 51 | 14 | |||||||||||
M6 | 0.23 | 1.0 | 25 | M24 | 0.945 | 3 | 8.5 | |||||||
6 | 0.75 | 34 | 2 | 12.5 | ||||||||||
1 | 1.000 | 8 12 |
研究表明,在常用的尺寸中,有超过100种可能的英制/公制紧固件不匹配。必须注意不要把这些类型混在一起。
普通的钻头螺丝– 公制系列螺纹
直径 | 距离 (TPI) UNC | 距离 (TPI) UNF | Drill (in.) 小数位 | 型号 |
#2 | 56 | 0.070 | #50 | |
64 | 0.070 | #50 | ||
#3 | 48 | 0.785 | #53 | |
56 | 0.082 | #53 | ||
#4 | 40 | 0.0890 | #43 | |
48 | 0.0935 | #42 | ||
#5 | 40 | 0.1015 | #38 | |
44 | 0.1040 | #37 | ||
#6 | 32 | 0.1065 | #36 | |
40 | 0.1130 | #33 | ||
#8 | 32 | 0.1360 | #29 | |
36 | 0.1360 | #29 | ||
#10 | 24 | 0.1495 | #25 | |
32 | 0.1590 | #21 | ||
1/4 | 20 | 0.2040 | #6 | |
28 | 0.2187 | 7/32 | ||
5/16 | 18 | 0.261 | G | |
24 | 0.272 | I | ||
3/8 | 16 | 0.313 | 5/16 | |
24 | 0.332 | Q | ||
7/16 | 14 | 0.3680 | U | |
20 | 0.3906 | 25/64 | ||
1/2 | 13 | 0.4219 | 27/64 | |
20 | 0.4531 | 29/64 | ||
5/8 | 11 | 0.5469 | 35/64 | |
18 | 0.5781 | 37/64 | ||
3/4 | 10 | 0.6562 | 21/32 | |
16 | 0.6875 | 11/16 | ||
7/8 | 9 | 0.7656 | 49/64 | |
14 | 0.8125 | 13/16 | ||
1 | 8 | 0.875 | 7/8 | |
12 | 0.9129 | 59/64 | ||
1 1/4 | 7 | 1.1094 | 1 7/64 | |
12 | 1.1719 | 1 11/64 | ||
1 1/2 | 6 | 1.3437 | 1 11/32 | |
12 | 1.4219 | 1 27/64 |
普通的钻头螺丝– 英制系列螺纹
公制直径 | 螺纹间距In mm | Drill mm |
M2 | 0.4 | 1.6 |
M2.5 | 0.45 | 2.05 |
M3 | 0.5 | 2.5 |
M4 | 0.7 | 3.3 |
M5 | 0.8 | 4.2 |
M6 | 1.0 | 5.0 |
M8 | 1.25 | 6.7 |
M10 | 1.50 | 8.5 |
M12 | 1.75 | 10.2 |
M16 | 2.0 | 14.0 |
M20 | 2.5 | 17.5 |
M24 | 3.0 | 21.0 |
M30 | 3.5 | 26.5 |
M36 | 4.0 | 32.0 |
M42 | 4.5 | 37.5 |

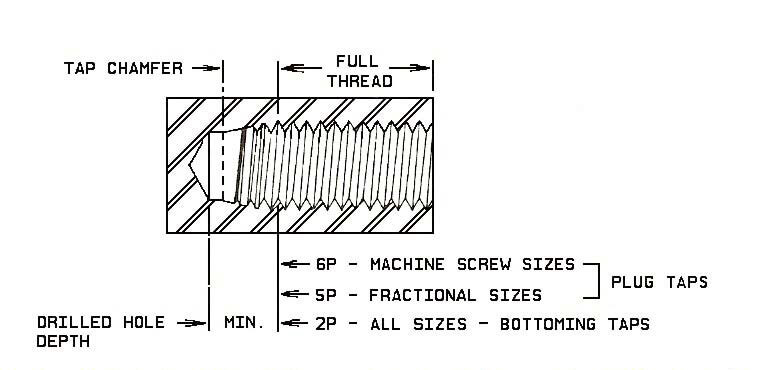

在钻盲孔时:对于每种类型和尺寸的螺丝,适合于螺丝的钻孔的最小深度等于全螺纹深度加上匝数乘以P。一般情况下,推荐以下最小螺纹深度:
淬硬钢-螺纹直径的1倍
软钢或铸铁-螺纹直径的1.5倍
铝-2倍直径的螺纹
