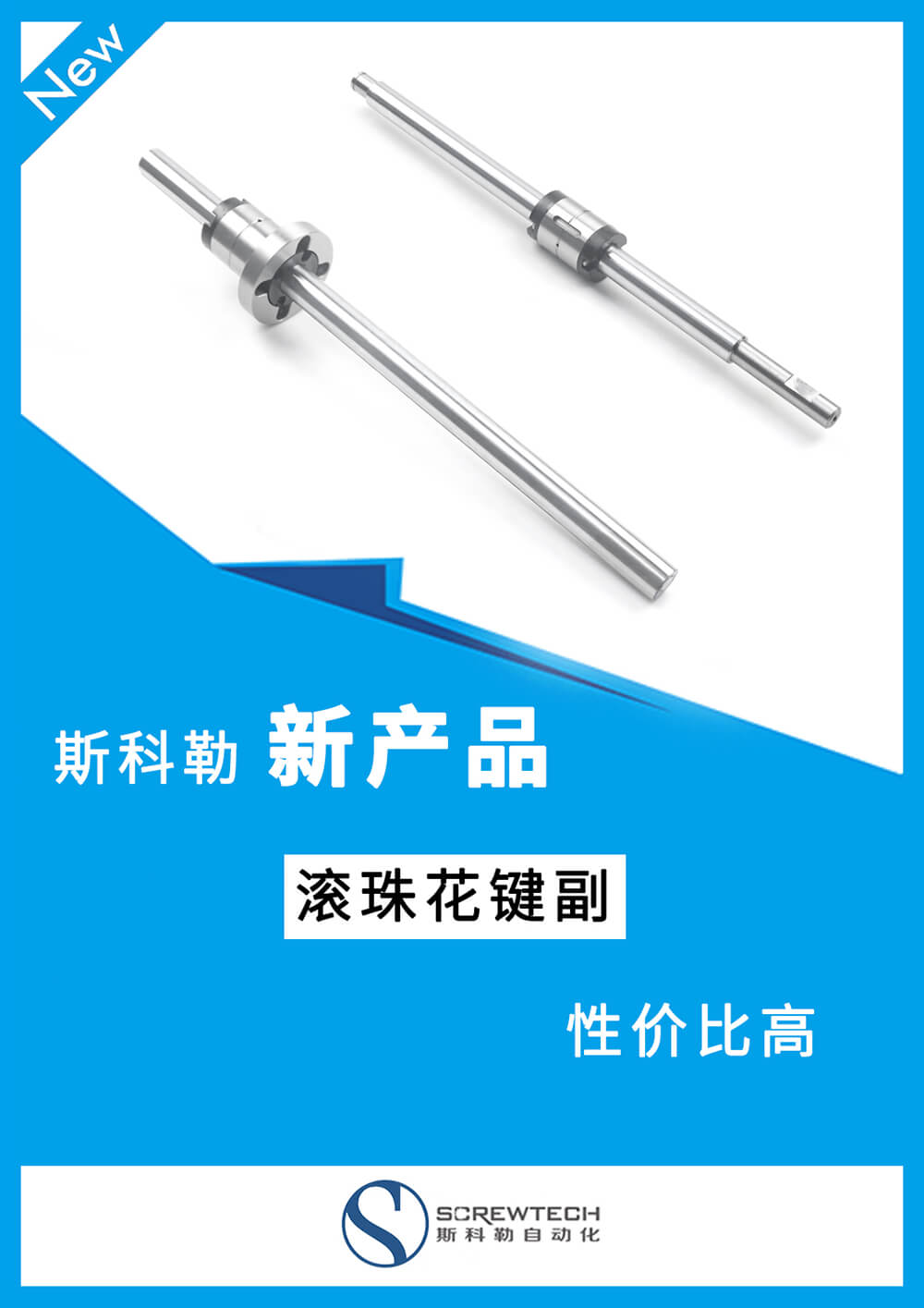

滚珠花键：斯科勒新产品滚珠花键副

精密花键轴副是一种直线运动系统，当花键套利用其中的钢球在经过精密磨削的花键轴上作直线运动的同时，又可以传递扭矩。当扭矩由花键轴施加到花键套上或由花键套施加到花键轴上，扭矩方向上的滚珠同时平稳，均匀传递载荷。当扭矩方向改变时，则另外三列负载滚珠传递扭矩。花键轴套与花键轴进行相对直线运动时，滚珠在滚道与回流之间返复循环。

花键轴具有较紧凑的结构，能够传递超额的载荷以及动力，并具有超长的寿命。花键轴采用优质合金钢中频淬硬HRC58，花键外筒采用优质低碳钢渗入HRC58，因此具备较高的寿命与强度。滚珠花键副可将转方向的间隙控制在零间隙式之间，能够进行高速运行，高速旋转，结构紧凑，组装简单。

滚珠花键副利用装在花键外筒内的滚珠，在精密研磨的滚动沟槽中，一边作平滑滚动，一边作传递力矩，是具有划时代意义的直线运动系统。而且与传统的构造不同，因为可以对单个花键外筒施加预压，所以可在振动冲击负荷作用过大的地方，定位精度要求高的地方，以及需要高速运动性能的地方，发挥有效地作用。同时及时代替直线滚珠衬套使用时，因在轴径相同的情况下，滚珠花键所具有的额定负荷是直线滚珠衬套的十几倍，所以能使设计变得十分小巧。即使在悬臂负荷，力矩等作用下，也可安全使用，而且寿命长。由于具有以上优点，所以在精密仪器的设计中常被选用。

滚珠花键副特点：

大负荷容量：滚珠的滚动沟槽采精密研磨成型，且采用哥德型40°角接触，因接触角度大，故在径向和扭矩方向都具有很大的负荷容量。 旋转方向零间隙通过采用接触角度为40°的相对2 ~ 4排滚珠列，将花键轴与花键外筒结合，并可透过调整预压方式，使旋转方向的间隙可为零。

低摩擦：轻盈顺畅的动作通过对钢球循环回路的彻底透析优化设计，使得耐高速、低摩擦的轻盈顺畅的运动得以实现。

小型设计：因梯型花键与支撑轴承为一体化结构，能实现既高精度又小型的设计。

刚性高：由于接触角大，并施加恰当的预压，所以能获得很高的扭矩刚性和力矩刚性。支撑轴承采用了抗力矩负荷能力强的30°接触角，从而能获得高刚性的轴轴支撑。滚珠花键采用两列大直径钢球，与轨道四点接触的结构，刚性高、尺寸小。并使用无保持器的独特钢球固定方法，与轴径相比外筒外径的设计尺寸很小。

精确定位：预压的设定消除了旋转方向的间隙，实现旋转方向上的精确定位。

滚珠花键副在机械传动中应用非常广泛，机器人，运输设备，绕线机，ACT(汽车工具更换)，航空航天，船舶重工等领域都有需求,一般都是起到传动作用，传动轴是花键中最典型的。
